Otomatik Kalibrasyon

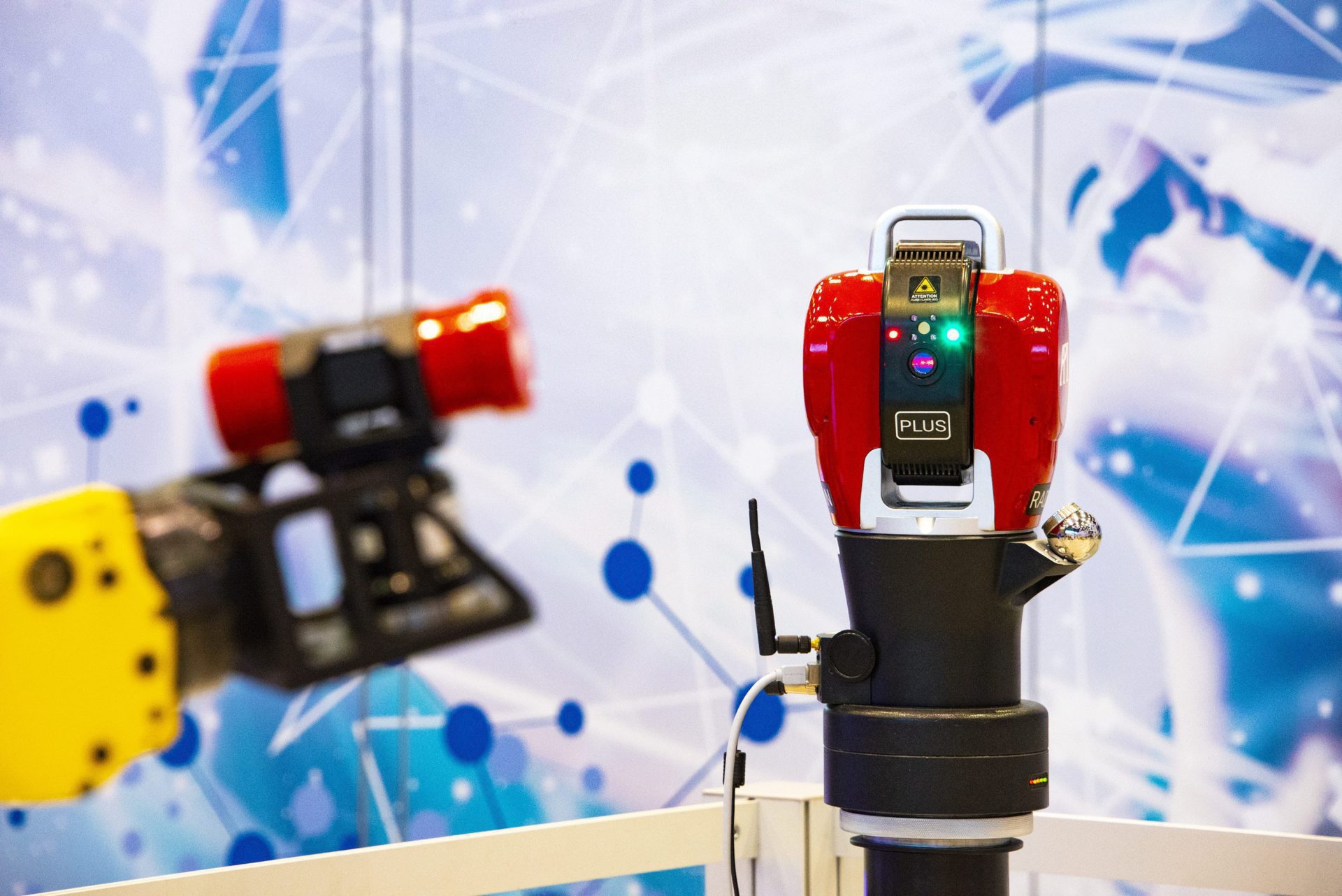

Radian Lazer Takip Cihazı ile eşleştirilmiş Active Target™, takım tezgahlarının, CNC makinelerinin ve endüstriyel robotların otomatik olarak izlenmesini, denetlenmesini ve kalibrasyonunu sağlar..
Active Target
Active Target
Motorize Hedef Takibi
Motorize Hedef Takibi

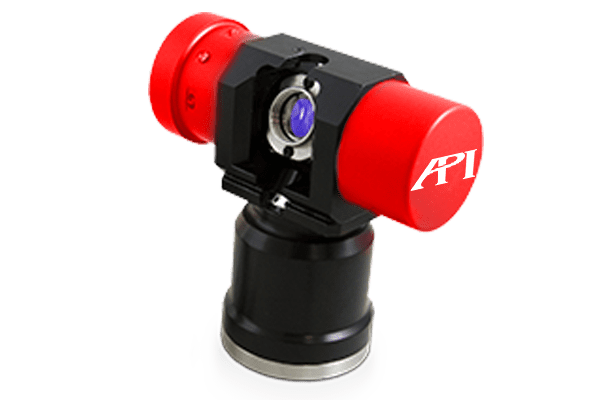

Active Target nedir?
Aktive Target, bir Radian Lazer Takip Cihazı ile eşleştirildiğinde otomatik takip ve ölçümler için tasarlanmış motorlu ve pille çalışan bir SMR'dir (küresel olarak monte edilmiş retroreflektör). 360° dönme özelliğiyle lazer takip cihazına sürekli kilitlenme sağlayarak lazer ışını kayıplarını en aza indirir. Motorlu teknolojisi, reflektörü lazer takip cihazına bakacak şekilde otomatik olarak ayarlar. Bu da onu Takım Tezgahları, CNC Makineleri ve Endüstriyel Robotları yüksek doğrulukla izlemek için ideal hale getirir.
Bu ürün kimler içindir?
Active Target, Hacimsel Hata Kompanzasyonu ve Kalibrasyonu, Takım Tezgahı Denetimi, Robotik Denetim, CNC Kalibrasyonu, Ray Hizalama ve CMM Takibi gibi uygulamalarda otomatik ve hassas ölçümler arayan profesyoneller için tasarlanmıştır.
360°
İzleme
16 Saat
Batarya Ömrü
0.8 KG
Toplam Ağırlık
Kablosuz
Operasyon
SMR Tabanlı Doğruluk
Active Target, darbeye dayanıklı bir SMR (küresel montajlı retroreflektör) içerir. Bu SMR’ler, ±2,5 mikron hassasiyetle 80 metrenin üzerindeki mesafelerde izlenebilir. Yüksek hassasiyetli görüş hattı ölçümleri sağlayan SMR’ler, özellikle hassas konumlandırma ve takip uygulamalarında üstün performans sunar.
360° Takip
Motorlu hedefin merkez reflektörü 360° dönerek lazer izleyiciye sürekli kilitlenmeyi sağlar. Lazer ışını kesintilerini ortadan kaldırır (sonsuz AZ dönüşü).
Teknik Özellikler
| Parametre | Özellikler |
|---|---|
| Azimuth Takip Açısı | 360° limitsiz |
| Elevation Takip Açısı | +80°/-55° |
| Ölçüm mesafesi | 40M (131 FT) |
| Açısal İzleme Hızı | 50°/saniye |
| Optik Merkezleme Hassasiyeti | ∓ 12.5 μm |
| Ağırlık | 0.9kg (2lbs) |
| Bağlantı Tipi | M3 |
| Batarya | Li-Ion Batarya(Dahili) |
| Batarya Ömrü | 16 Saat |
| Hedef Ağırlığı | 0.8kg (1.75lbs) |
| Hedef Boyutları | 5.33cm x 11.18cm (2.1in x 4.4in) |
| Hedef Yüksekliği | 16.76 cm (6.6 in) with Shank 12.19cm (4.8 in) without Shank |
Özellikler ve Faydaları
Motorize Hedefleme
Active Target'ın yerleşik motorlu teknolojisi, parça hareketinden bağımsız olarak reflektörü otomatik olarak lazer takip cihazına bakacak şekilde yönlendirir.
360° Ölçüm
Motorlu hedefin merkez reflektörü, lazer takip cihazına sürekli kilitlenmeyi sağlayan ve ışın kırılmalarını ortadan kaldıran 360° dönüşe sahiptir (sonsuz AZ dönüşü).
SMR Sınıfı Hedef Merkezleme
Active Target reflektörü, bir SMR ile aynı hassasiyete sahiptir.
Güvenli ve Kolay Kullanım
Pille çalışan ve kablo içermeyen Active Target güvenlidir ve makine parçalarına takılmaz.
Çok Yönlü Montaj İmkanı

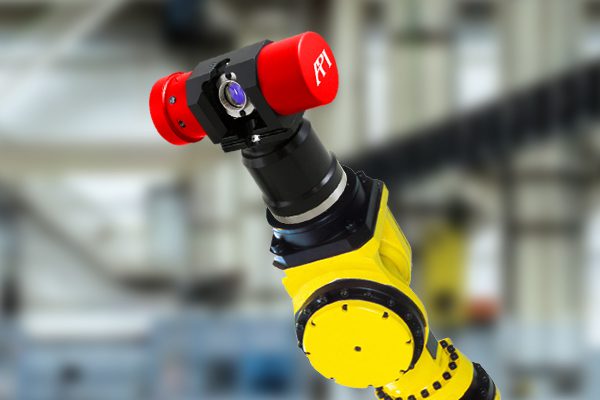

Sadece 0,9 kg (2 lbs) ağırlığındaki Active Target, endüstriyel Robotlar ve CNC makinelerine monte edilmek üzere tasarlanmıştır..
Uygulamalar

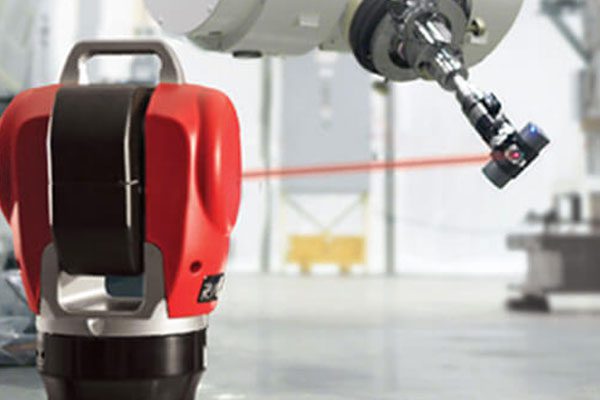

Active Target™, lazer takip cihazına kilitlenerek otomatik olarak lazer ışınına yönelen, pille çalışan ve kendi kendini yönlendiren motorlu 360° dönebilen bir SMR’dir.
Standart SMR'lerin gerçekleştiremediği şekilde; makine tezgahları, endüstriyel robotlar ve otomasyon sistemlerinin otomatik olarak izlenmesini ve ölçülmesini sağlar.
Uygulama Alanları:
- Hacimsel Hata Kalibrasyonu (VEC)
- Takım Tezgahı Denetimi
- Robotik Denetim Kalibrasyon
- CNC Kalibrasyonu
- Ray Hizalama
- CMM Takibi
