Karmaşık Parçaları Ölçün
Elde rahatlıkla taşınabilen, hafif, kablosuz dokunmatik prob, kolay konumlandırılabilen stylus probu sayesinde büyük, karmaşık parçalar için karmaşık geometrik unsurların ve boşlukların incelenmesine olanak tanır.
API vPROBE
API vPROBE
Elde Taşınabilir Probe
Elde Taşınabilir Probe

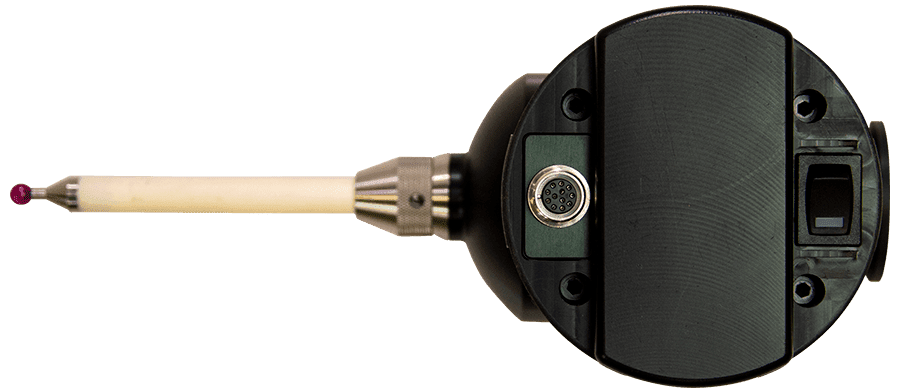

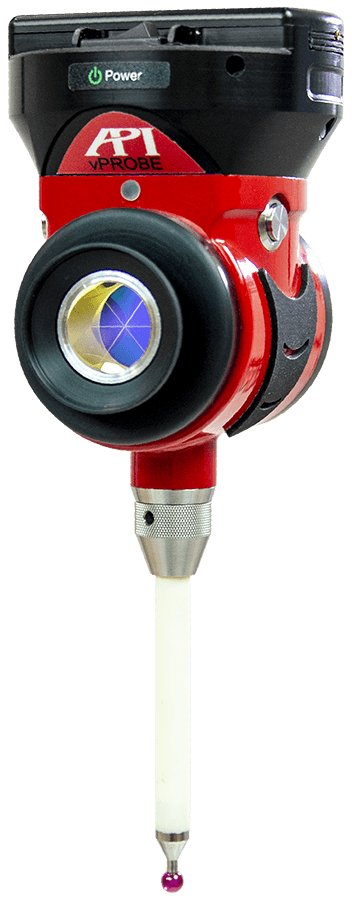

vPROBE nedir?
vProbe, elde taşınabilen bir dokunsal prob ve temel bir lazer takip cihazı aksesuarıdır. Radian Lazer Takip Cihazı ile sorunsuz bir şekilde entegre olacak şekilde tasarlanmıştır ve hassas temas ölçümlerini ve denetimlerini kolaylaştırır. Çok yönlülüğü, kullanıcıların karmaşık ve ulaşılması zor yerlerden verimli bir şekilde veri yakalamasını sağlar.
Bu ürün kimler içindir?
vProbe, karmaşık öğeleri veya dar ve derin alanları ölçmek için özel olarak tasarlanmıştır. Üretim ve tasarım alanındaki profesyoneller için idealdir..
Wireless
Bağlantı Tipi
80 Metre
Ölçüm Mesafesi
6-8 Saat
Batarya
0.56 KG
Ağırlık
Gerçek Taşınabilirlik
vProbe, bir lazer takip cihazının lazer ışını dışında kalan genişletilmiş koordinat ölçüm işlevlerini gerçekleştirebilir.
Gerçek-Zamanlı Geri Bildirim
Bir koordinat ölçüldüğünde anlık geri bildirim alın. Bu özellik; hızlı ölçüm ve kontrole olanak tanır.
vProbe Teknik Özellikler
| Parametre | Özellikler |
|---|---|
| Radyal Takip Mesafesi | 80M ye kadar (kablosuz genişletici ile) |
| Wireless Frekans | 2.4GHz |
| Lityum İyon Pil | 6+ Çalışma Saati |
| Ağırlık | 0.68kg |
Probe Hassasiyeti: 150mm Effective Stand-off(w/100mm Stylus*)
| 7M | 15M | 15M Üzeri | |
|---|---|---|---|
| 3D Points (3DU) | ∓ 75 μm | ∓ 115 μm | ∓ 40 μm + ∓ 5 μm/m |
| Spatial Length (SLU) | ∓ 50 μm | ∓ 85 μm | ∓ 10 μm + ∓ 2 μm/m |
| Sphere Radius (RU) | ∓ 30 μm | ∓ 40 μm | ∓ 10 μm + ∓ 2 μm/m |
Probe Hassasiyeti: 100mm Effective Stand-off(w/100mm Stylus*)
| 7M | 15M | ABOVE 15M | |
|---|---|---|---|
| 3D Points (3DU) | ∓ 55 μm | ∓ 100 μm | ∓ 30 μm + ∓ 5 μm/m |
| Spatial Length (SLU) | ∓ 40 μm | ∓ 85 μm | ∓ 10 μm + ∓ 5 μm/m |
| Sphere Radius (RU) | ∓ 20 μm | ∓ 40 μm | ∓ 10 μm + ∓ 2 μm/m |
3D POINTS UNCERTAINTY (3DU)
3DU, vPROBETM ile ölçülen bir uzunluğun (statik bir oryantasyonda) nominal değeri arasındaki sapmadır.**
SPATIAL LENGTH UNCERTAINTY (SLU)
SLU, vPROBETM ile ölçülen bir uzunluğun (statik bir oryantasyonda) nominal değeri arasındaki sapmadır.**
SPATIAL RADIUS UNCERTAINTY (RU)
RU, ölçülen bir kürenin yarıçapı ile nominal değeri arasındaki sapmadır. Referans kürenin 10 mm ile 50 mm arasında bir yarıçapa sahip olduğu durumlarda**
ÖLÇÜM BİRİMİ ÖZELLİKLERİ
3DU, SLU ve RU, lazer takip cihazı ile ölçülen yüzey arasındaki mesafenin bir fonksiyonu olarak ayrıca belirtilmiştir.
*Bu değerler, doğrulanmış bir Scale Bar ile cihazın beklenen performansı arasındaki İzin Verilebilir Maksimum Hatayı (MPE) temsil eder.
*Daha uzun Stylus uzunlukları mevcuttur - doğruluk uzunluğa bağlı olarak değişkenlik gösterir.
**Nominal Değerler Lazer Takip Cihazı tarafından belirlenir.
Uygulamalar
API vProbe™ – Ölçümde Esneklik ve Gücün Buluşma Noktası
API vProbe™, taşınabilir, hafif ve kablosuz yapısıyla elinizdeki ölçüm gücünü zirveye taşıyor. Ergonomik tasarımı ve kolay konumlandırılabilen stylus’u sayesinde, Laser Tracker sistemlerinin görüş alanı dışında kalan karmaşık geometrileri ve parça detaylarını zahmetsizce ölçmenizi sağlar.
vProbe™, geleneksel taşınabilir kollu CMM sistemlerine kıyasla çok daha fazla çok yönlülük sunar ve büyük parça ölçümleri için ideal çözümdür. Hızlı, doğru ve esnek ölçüm kabiliyeti sayesinde üretim süreçlerinizde zamandan ve maliyetten tasarruf etmenize yardımcı olur.

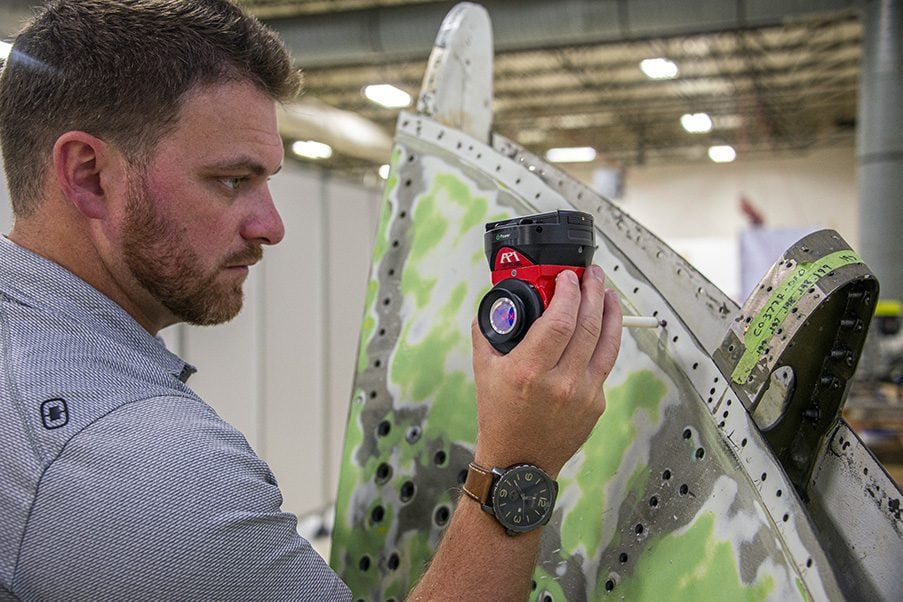

Zor Erişilen Noktalarda Bile Kusursuz Ölçüm

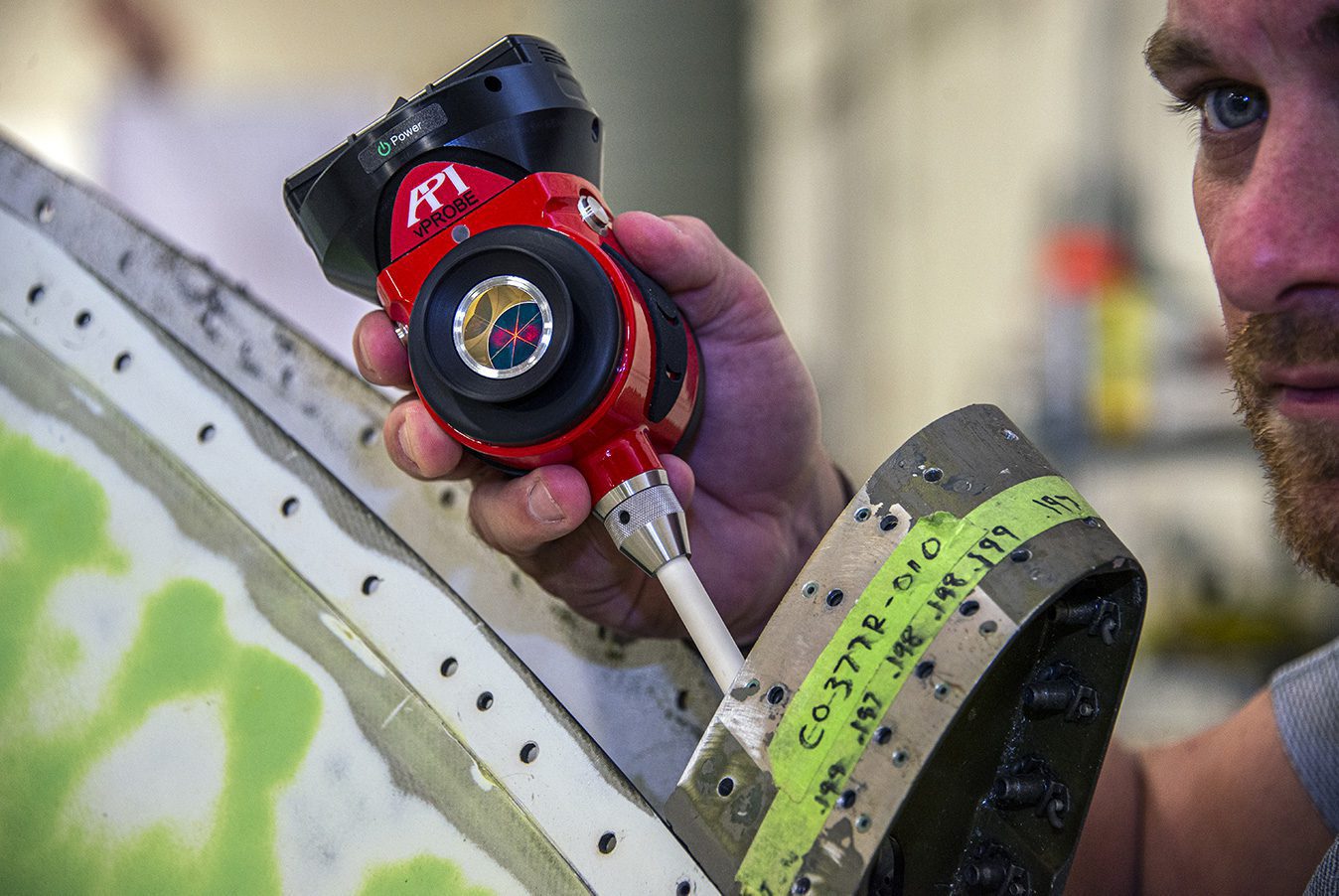

API vProbe™, çift yönlü stylus konumlandırması, uç değiştirme anahtarı ve entegre gösterge LED’leri sayesinde; bir parçanın içini, arkasını ya da altını kolaylıkla ölçmenizi sağlar. Zorlu erişim alanlarında bile ölçüm artık daha hızlı, daha kolay.
Dinamik dokunsal tarama özelliği ve 6 saate kadar kesintisiz çalışma süresi sunan entegre bataryası sayesinde, ölçümler sırasında anlık koordinat geri bildirimi alırsınız. Böylece her ölçüm, yüksek doğruluk ve verimlilikle tamamlanır.
500 mm’ye kadar farklı uzunluklarda stylus uçlarıyla uyumlu yapısı sayesinde, büyük veya karmaşık parçalar üzerinde çalışırken maksimum erişim esnekliği sunar.

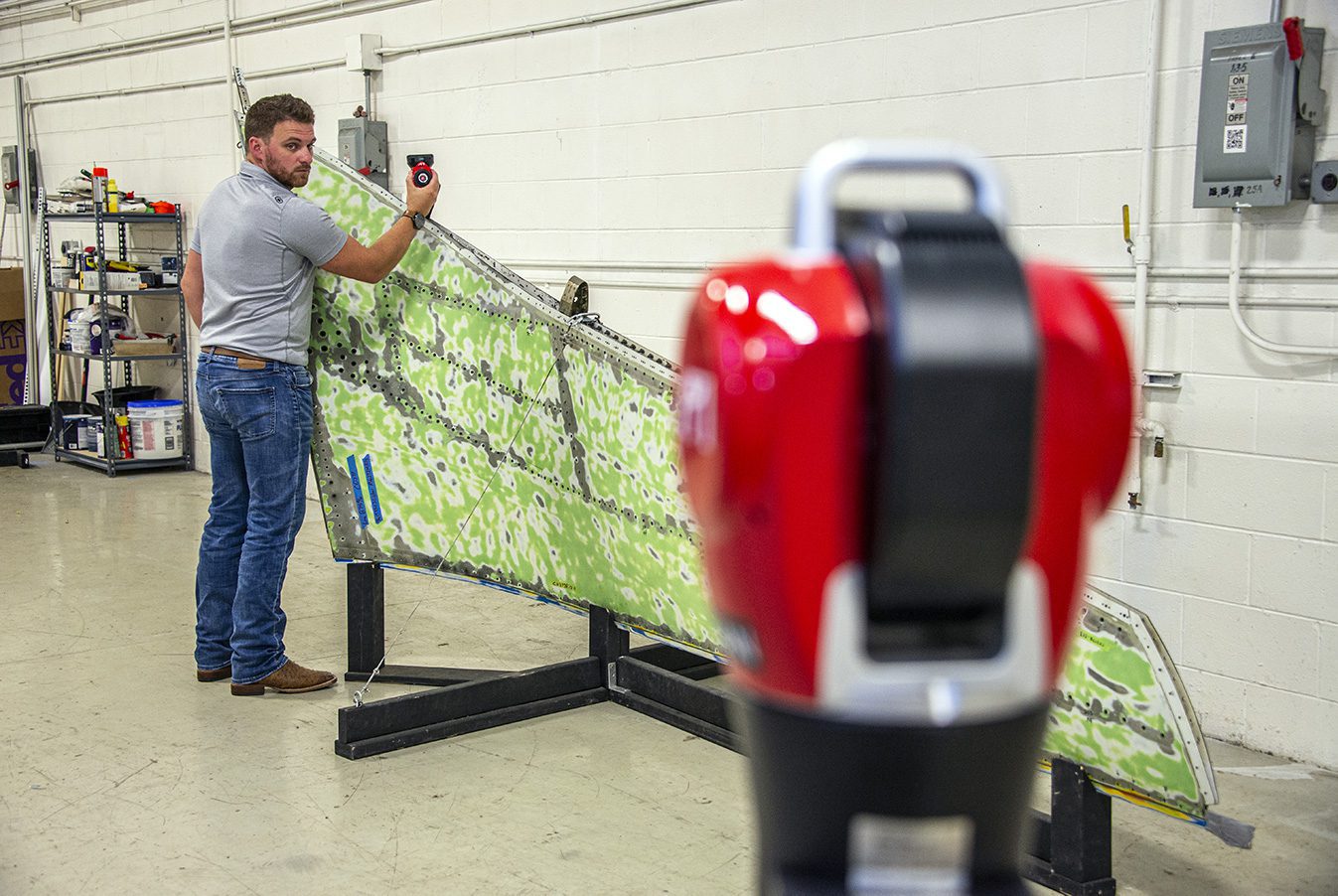

vProbe™, RADIAN ve iLT Laser Tracker ile entegre çalışarak, taşınabilirliğin ve hassasiyetin en güçlü birleşimini sunar..
Uygulama Alanları:
- Parça Denetimi
- Derin Alan Ölçümü
- Kalite Kontrol
- Mastar, Fikstür ve Tool Kontrolü
- Tersine Mühendislik
- Yüzey Tarama
- Hassas Ölçüm
vProbe Özellikleri ve Faydaları
GERÇEK KABLOSUZ TAŞINABİLİRLİK
vProbe, tek bir şarjla 6 saate kadar taşınabilir ölçüm sağlayan kablosuz teknoloji ve entegre pil kullanır..
UZUN MENZİL ÖLÇÜMÜ
vProbe, minimum performans düşüşü ile 40 metre yarıçapa kadar geniş bir çalışma hacmine sahiptir.
DİNAMİK TARAMA
Anında koordinat geri bildirimi sağlayarak operatörün rakip sistemlerden daha hızlı ölçüm yapmasına olanak tanır.
KOMPAKT TASARIM
Hafif ve Radian lazer takip cihazıyla birlikte tek bir taşıma çantasına sığacak şekilde tasarlanmıştır.
ERGONOMİK
vProbe, hafif tasarımı ve kolay tutuşuyla daha uzun süreler boyunca kullanılabilir.
ÇOKLU STYLUS UZATMA SEÇENEĞİ
50 mm'den 500 mm'ye kadar uzunluklarda ve farklı uç çaplarında çeşitli probe uzatmaları mevcuttur.
ESNEKLİK
Çift uç konumu, kolay gösterge ışıkları ve bir uç değiştirme anahtarı, vProbe ile ölçümleri hızlı ve kullanışlı hale getirir.
