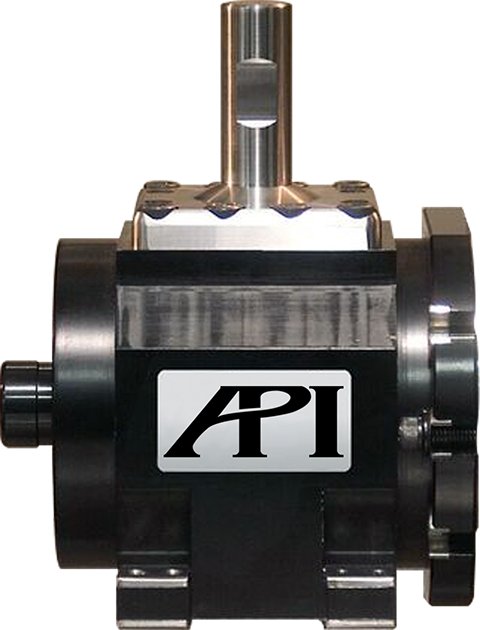

API SWIVELCHECK

CNC DÖNER EKSEN KALİBRATÖRÜ

KAPALI EKSEN	±1 ARCSEC
MONTAJI	PITCH YAW HASSASİYETİ
4,9 KG	800º
TOPLAM AĞIRLIK	AÇISAL ARALIK

TEKLİF İSTEYİN yada DEMO TALEBİNDE BULUNUN

TAŞINABİLİR TASARIM

API SwivelCheck hafiftir ve çeşitli CNC makinelerine rahatça takılabilir, kolayca taşınması için uygun bir taşıma çantasıyla birlikte gelir.

OFF-AXIS MONTAJ

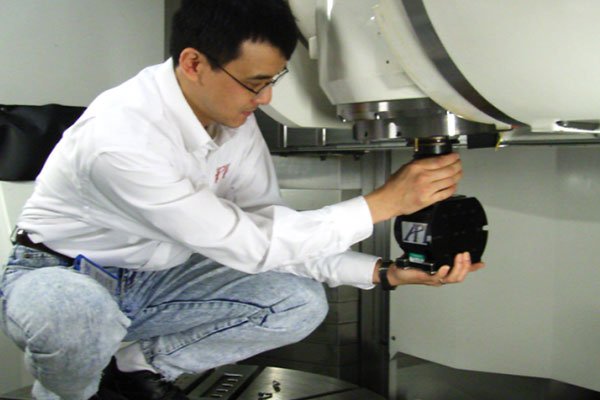

Swivelcheck, kritik makine bileşenlerini sökmeden, dönen eksen merkezine monte edilebilen döner eksen hatalarını ve ilgili hareket muyluları ölçmek için tek araçtır.

OTOMATİK KALİBRASYON

Swivelcheck™, elektronik seviye ve hassas döner kodlayıcı ile birlikte servo tahrikli bir motor kullanır. Kurulduktan sonra sistem otomatik veya manuel modlarda çalışabilir.

ÖZELLİKLERİ VE FAYDALARI	TEKNİK ÖZELLİKLER

BASİT İŞLEM
Tek bir kurulumla döner eksenleri, döner eksenleri, dikey eksenleri ve tablaları ölçün - sadece kurun ve ölçün.

KAPALI EKSEN MONTAJI

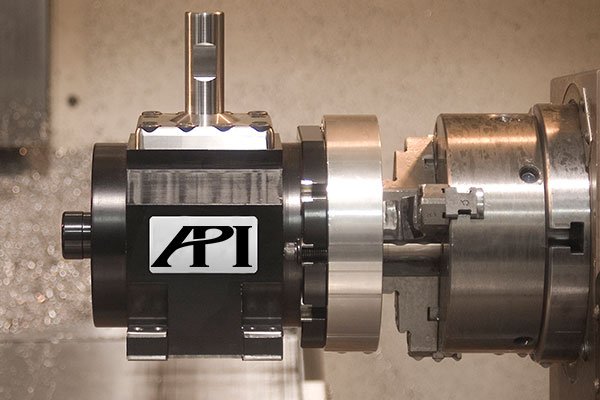

Swivelcheck, kritik makine bileşenlerini sökmeden döner eksenleri ve muyluları ölçmek için dönen eksen merkezine monte edilebilen tek araçtır.

ESNEK YETENEK
XD Laser ile eşleştirilen Swivelcheck, yatay döner tablalarda tabla yalpasını ölçmek için işlemi genişletir.

TAŞINABİLİRLİK
Swivelcheck tamamen taşınabilirdir ve kullanım kolaylığı, verimlilik ve doğruluk göz önünde bulundurularak tasarlanmıştır.

YAZILIM
Kontrol, veri toplama ve raporlama için yazılım içerir.

SERVİS DESTEĞİ
Automated Precision global ekibi ve ülke yetkili distribütörleri, dünyanın her yerinde tutarlı destek sağlar.

Ölçüm Aralığı
Aralık	800º(± 400º)
Minimum Çözünürlük	0.0002º
Hassasiyet
Tek Başına Kullanım (Sadece Swivelcheck)	±2 arcsecond
Çift Mod Kullanım (XD Laser/Swivelcheck)	±1 arcsecond
Montaj
Şaft, Flanş veya Taban Montajı	Evet
Şaft Çapı	25mm
Ağırlık
Sensor Ağırlığı	3.2kg (7.0 lbs)
Kontrol Ünitesi Ağırlığı	1.7kg (3.7 lbs)
Boyutlar
Sensör Boyutları	165mm x 115mm x 150mm (6.5 in x 4.5 in x 6.0 in)
Kontrol Ünitesi Boyutları	160mm x 160mm x 100mm (6.25 in x 6.25 in x 4.0 in)

UYGULAMALAR

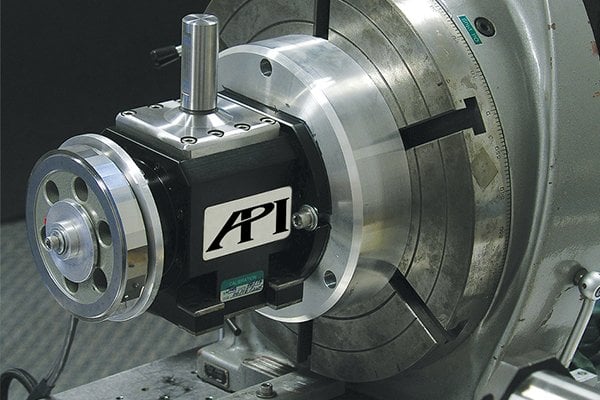

Yatay ve dikey konumda döner eksenleri ve döner eksenleri ölçmek için tek başına mükemmel sistem.
