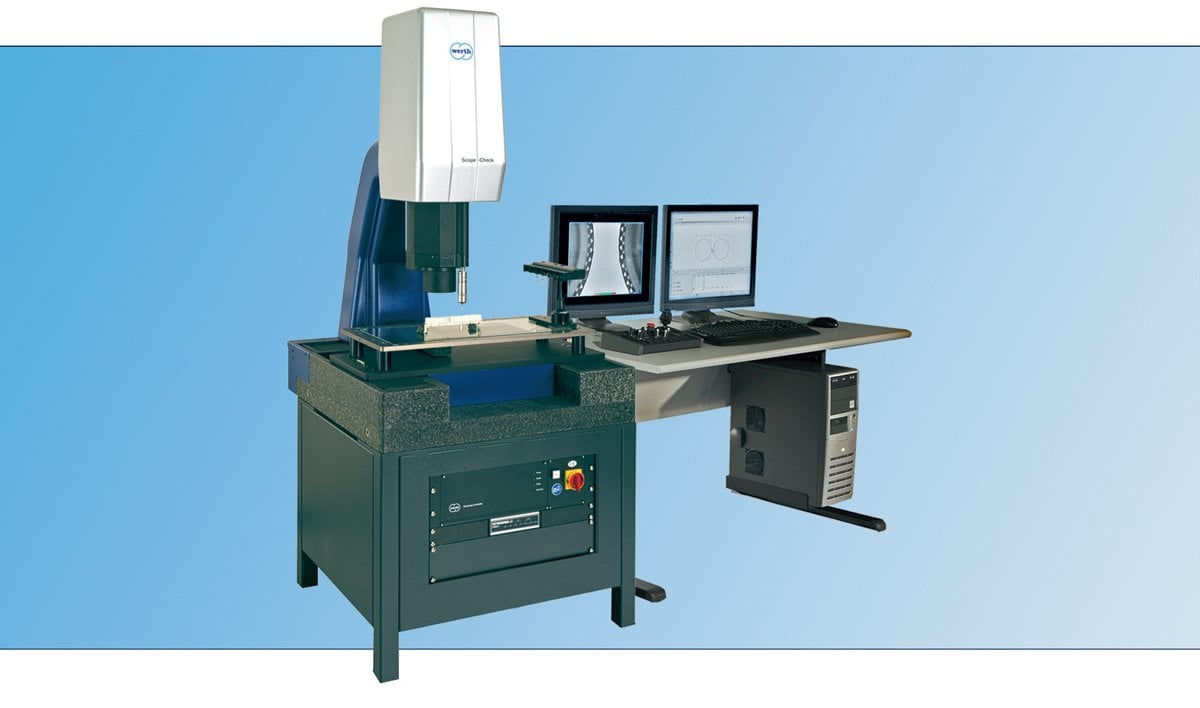

ScopeCheck® S
ScopeCheck® S
Küçük iş parçalarının ölçümü için multisensörlü koordinat ölçüm makinesi
ScopeCheck® SÜretim alanı ve ölçüm odası için dayanıklı 3D CNC ölçüm teknolojisi
Kompakt ScopeCheck® S; korumalı kılavuzlar ve cetvellerin yanı sıra sıcaklık kompanzasyonuna sahip, granit ve polimer betondan oluşan son derece sağlam bir tasarıma sahiptir ve bu nedenle üretime yakın kullanım için optimize edilmiştir. Temel konfigürasyona dahil olan Werth görüntü işleme sensörü, boyutsal ölçüm tekniğinin gereksinimlerine özel olarak uyarlanmıştır ve en zor kontrast koşullarında bile güvenilir Edge Finder sağlar. Farklı odak varyasyonu yöntemleri optik 3D ölçümlere olanak tanır. Tipik uygulama alanları tornalanmış, frezelenmiş, plastik ve sac kesme-bükme parçalardır.

Diğer avantajlar
- Entegre motorlu zoom optiği 0,9x ile 4,3x arası veya değiştirilebilir optik 1x ile 100x arası
- Ek sensörlerin, döner veya döner/eğik eksenlerin entegrasyonuyla artırılmış esneklik
- Gelen ve geçen ışıkta düzenli ve serbest form geometrilerin otomatik ölçümü için kontur görüntü işleme
- ISO 10360'a göre belirlenmiş uzunluk ölçüm ve problama hataları

ScopeCheck® S

- Tasarım
Kılavuzları tek bir düzlemde bulunan 3D CNC multisensörlü koordinat ölçüm makinesi
- Ölçüm aralığı
X = 300 mm / 400 mm, Y = 200 mm, Z = 200 mm
- Doğruluk
İzin verilen uzunluk ölçüm hatası 1,5 µm'ye kadar
