iScan3D nedir?

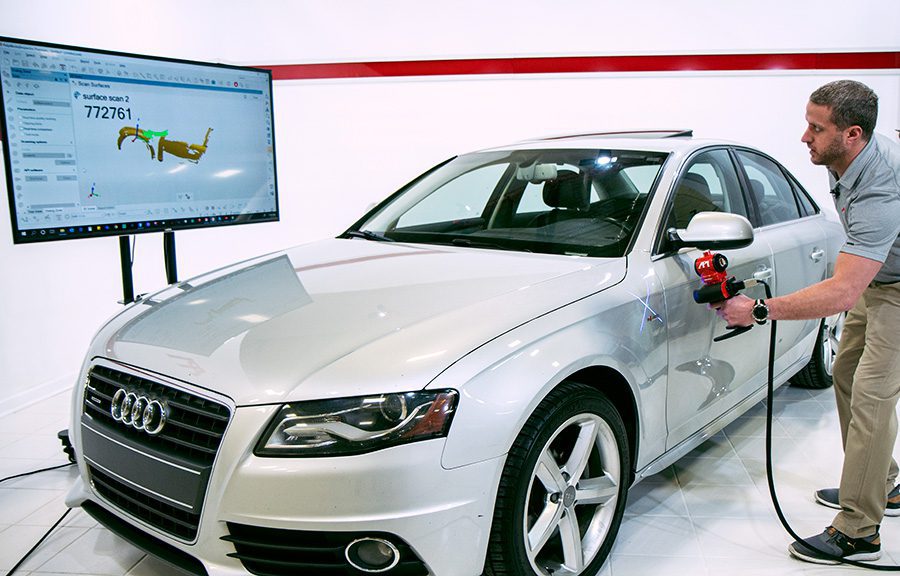

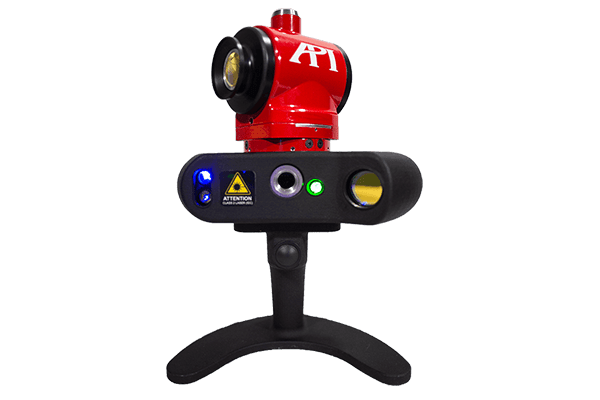

API iScan, karmaşık ayrıntıları hassasiyetle yakalamak için tasarlanmış yüksek hızlı, IFM tabanlı bir 3D tarama sistemidir. Hafif ve 360° dönebilen bir başlığa sahip olan bu sistem, yüksek oranda yansıtıcı ve yüksek kontrastlı yüzeyleri tarayabilir; bu da onu tersine mühendislik, fikstür denetimi ve CAD karşılaştırmaları gibi çeşitli uygulamalar için ideal hale getirir.
Bu ürün kimler içindir?
iScan, otomobil üreticilerinden havacılık ve uzay mühendislerine kadar detaylı 3D taramalara ihtiyaç duyan uzmanlar için özel olarak tasarlanmıştır.
IFM-Based
Hassasiyet
200,000
Points/Second
1.03 KG
Ağırlık
360°
Döner Başlık

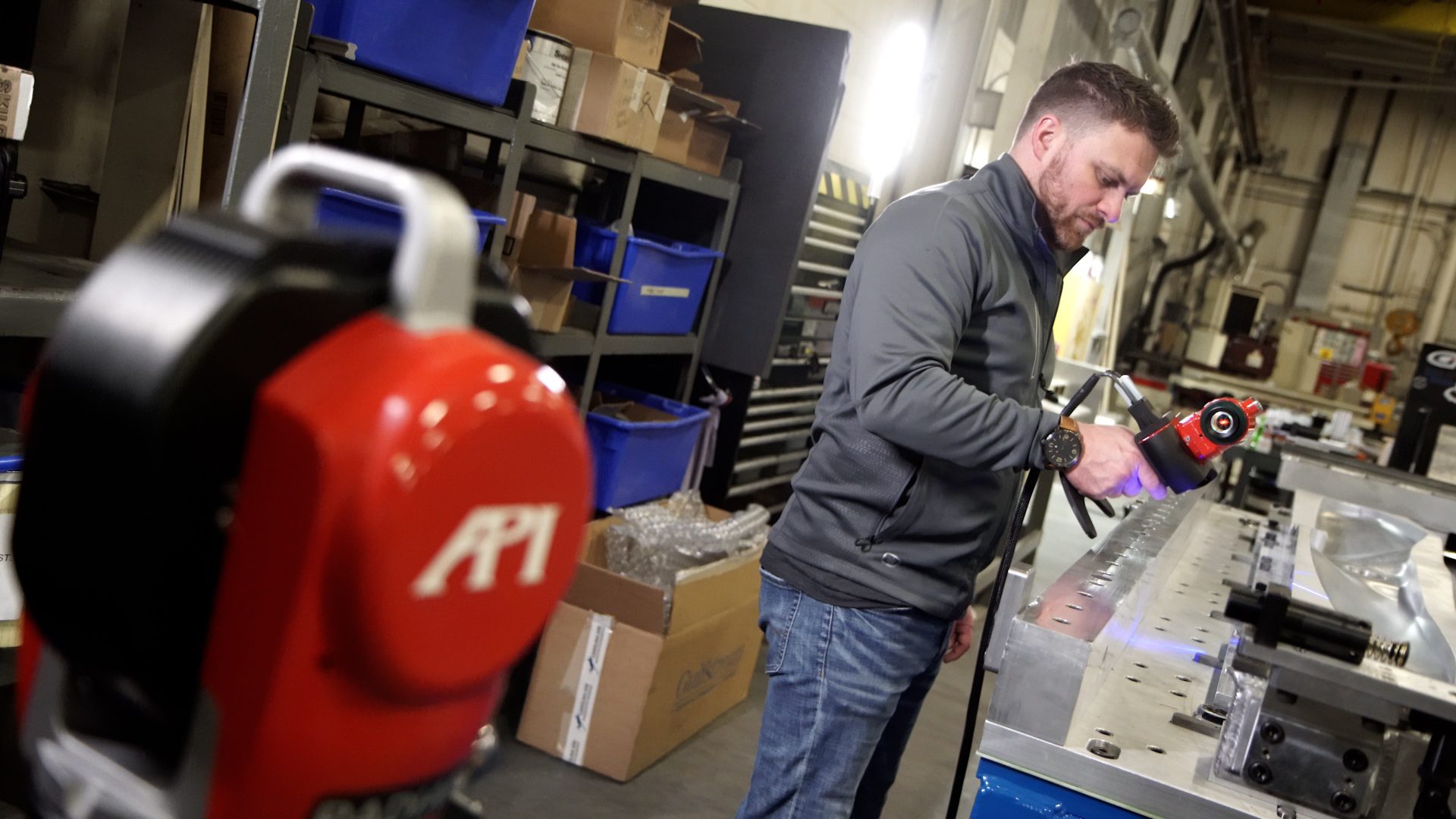

Mavi Çapraz Çizgili Lazer Tarayıcı
Çapraz lazer çizgileri, bir yüzeyi herhangi bir yönde kolaylıkla ve esneklikle tarama olanağı sağlar.
Mavi lazerler ve yüksek çözünürlüklü kamera, gerçek zamanlı olarak istenilen özelliklerin ince ayrıntılarını içeren yoğun nokta bulutu sağlar.
Dokunarak Ölçüm

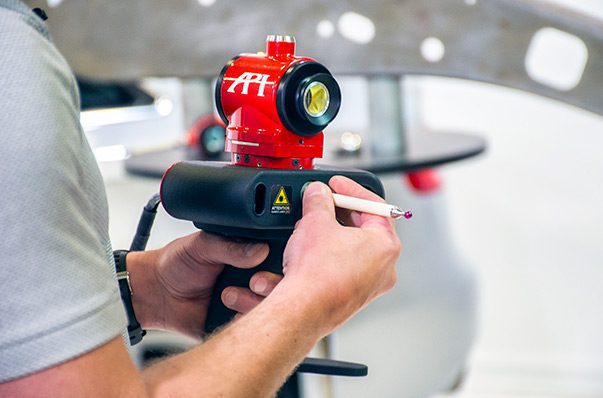

Prob uzunluğunu ve stylus çapını otomatik olarak belirler, ölçümler esnasında kullanıcının prob seçimini ortadan kaldırır. Her uygulamaya uyacak çeşitli prob uçları sayesinde(500 mm'ye kadar desteklenir), derin ve ulaşılması zor alanlarda problama yeteneği sağlar.
Teknik Özellikler
| 7M | 15M | ABOVE 15M | |
|---|---|---|---|
| Spatial Length (2σ) | ∓ 50 μm | ∓ 80 μm | ∓ 20 μm + ∓ 4 μm/m |
| Sphere Radius (2σ) | ∓ 50 μm | ∓ 75 μm | ∓ 30 μm + ∓ 4 μm/m |
| Surface (2σ) | ∓ 60 μm | ∓ 70 μm | ∓ 80 μm + ∓ 2 μm/m |
SPATIAL LENGTH UNCERTAINTY (SLU)
SLU is the deviation between a length measured with the iScanTM (in a static orientation) its nominal value.**
SPATIAL RADIUS UNCERTAINTY (RU)
RU is the deviation between a measured sphere’s radius and its nominal value.**
MEASUREMENT UNIT SPECIFICATION
SLU and RU are further specified as a function of the distance between the laser tracker and the measured surface.
*Bu değerler, doğrulanmış bir Scale Bar yardımıylae cihazın beklenen performansı arasındaki İzin Verilebilir Maksimum Hatayı (MPE) temsil eder.
*Nominal Değerler Lazer İzleyici tarafından belirlenir.
Özellikler ve Faydaları
Hassasiyet
Fikstür denetimi, gap&flush denetimi ve tersine mühendislik gibi uygulamalarda kullanım için IFM tabanlı hassas ölçüm imkanı
Verimli
iScan3D'nin çok yönlülüğü, büyük ölçekli taramayı hızlı ve basit hale getirir.
Geniş Tarama Alanı
iScan3D, geniş alanları taramak için API'nin Radian Lazer İzleyicileri ile birlikte çalışır. Döner kafası 360° tam dönüşe izin vererek esneklik sağlar.
Kompakt Çözüm
Taşıması ve kullanımı kolay, hafif bir 3D tarama sistemi.
360° Sürekli Takip
iScan' in patentlı döner kafası, lazer takip cihazı ile görüş hattındayken sürekli harekete olanak tanır.
Ergonomik Tasarım
Boşlukların, gizli açıların ve eğrilerin ölçümü sırasında tutması ve kullanması kolaydır.
Uygulama Alanları:
- Tersine Mühendislik
- Flush ve Gap
- Yüzey Konturları
- Büyük Gövde Montajları
- Hızlı Prototipleme
- İlk Ürün Muayenesi(FAI)
- Kalıp ve Kalıp Boşlukları
- CAD Karşılaştırması
- Fikstür Denetimi
- Takım, Fikstür ve Jig
