iScan Track Scan Series

iScan Track Scan
Serisi

iScan Track Scan Serisi nedir?

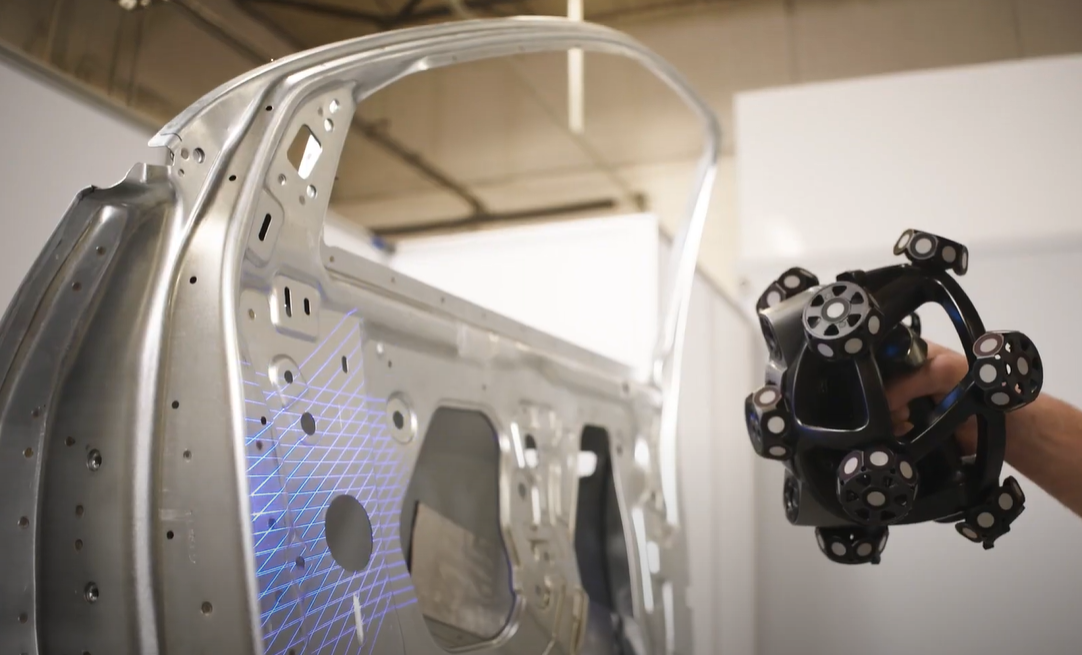

Nesnelerin son derece ayrıntılı 3D modellerini oluşturmak için mavi lazer teknolojilerini kullanan bir 3D tarayıcıdır.

Bu ürün kimler içindir?

Hassas 3D tarama ve modelleme yetenekleri gerektiren çeşitli sektörlerdeki profesyoneller için tasarlanmıştır. Bu sektörler arasında otomotiv, havacılık, imalat, tersine mühendislik, kalite kontrol, mirasın korunması ve bilimsel araştırma gibi sektörler yer almaktadır.

Teklif İste Demo Talebi

Özellikleri

0.020 mm

Hassasiyet

17 Mavi

Lazer Çizgisi

0.064 mm

Hacimsel Hassasiyet

4,900,000

Ölçüm/saniye

Kompakt

Tasarım

300 mm

Stand-off Distance

Uygulamalar

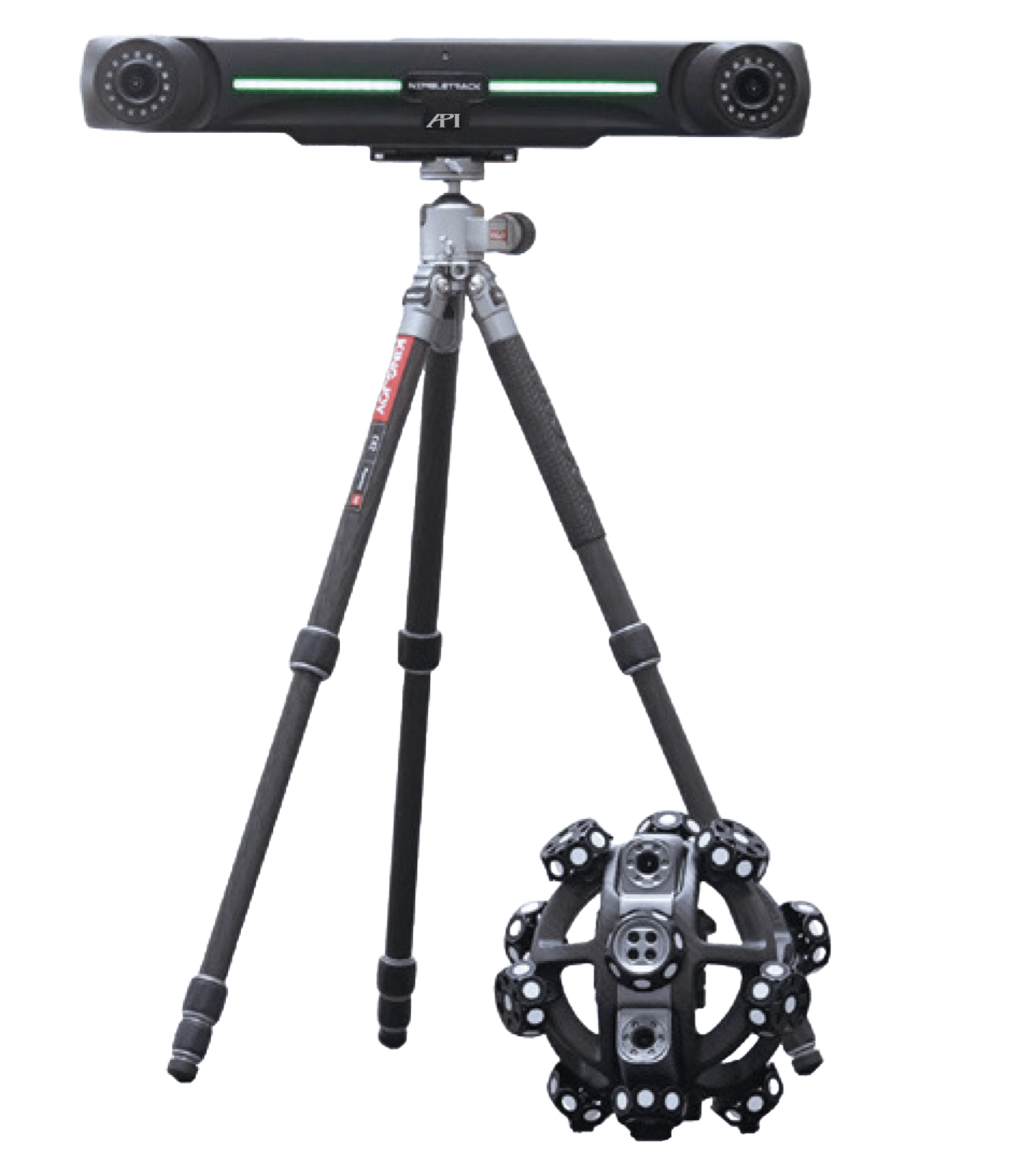

Smart Track 3D Tarayıcı Serisi, son teknolojiye sahip üç güçlü modeli tanıtır: Smart Track Nimble TS, Sharp S-TS ve TrackScan P. Yüksek hassasiyet ve esneklik sunmak üzere tasarlanan bu cihazlar, çeşitli sektörlerde 3D tarama teknolojisine yeni bir standart getiriyor.

Kalite kontrol ve denetim süreçlerinde, bu seri; üretim sırasında ortaya çıkabilecek kusur ve sapmaları hassas bir şekilde tespit ederek, parçaların sıkı kalite standartlarına uygunluğunu garanti eder.

Kültürel mirasın korunması alanında, tarihi eserlerin ve yapıtların dijital olarak belgelenmesini sağlayarak hem restorasyon hem de arşivleme çalışmalarında kritik bir rol oynar.

Mimarlık ve inşaat sektörlerinde ise, yapısal analiz ve tasarım süreçlerini desteklemek amacıyla yüksek doğrulukta 3D modellerin oluşturulmasını mümkün kılar.

Smart Track Serisi’nin bu kapsamlı yetenekleri, onu hem profesyonel uygulamalarda hem de akademik ve araştırma projelerinde güçlü ve çok yönlü bir araç haline getirir.

Uygulama Alanları:

Tersine Mühendislik
Kalite Kontrol
Kültürel Mirasın Korunması
Ürün Geliştirme
Prototipleme
Mimari Modelleme
Tıbbi ve Dental Analiz
Adli Araştırma
Eğitim ve Öğretim
Sanat ve Heykel Dijitalleştirme

Özellikler ve Faydaları

Yüksek Hassasiyet

Trackscan Serisi 0,020 mm çözünürlüğe sahiptir ve son derece hassas ölçümler sağlar.

Hızlı Tarama

Saniyede 2.200.000 ila 4.900.000 ölçüm hızında tarama yaparak hızlı veri yakalamayı kolaylaştırır.

Endüstriyel Çok Yönlülük

Üretim, mirasın korunması ve araştırma gibi sektörler için idealdir ve geniş kapsamlı kullanımını gösterir.

Çoklu Tarama Seçenekleri

Çeşitli uygulamalar için geniş alan, hızlı, ince ve derin delik tarama modları sunar.

Çevresel Uyarlanabilirlik

Sıcaklık değişiklikleri ve titreşimler dahil olmak üzere değişen koşullarda güvenilir performans gösterir.

Hafif Tasarım

Sadece 1,4 kg ağırlığıyla son derece portatiftir ve kullanımı kolaydır.

Kullanıcı Dostu Yazılım

Tviewer tarafından desteklenen bu cihaz, gelişmiş veri düzenleme ve manipülasyon seçenekleri sunar.

Geniş Tarama Alanı

Çok çeşitli iş parçası boyutları için uygun olan 800 mm × 700 mm'ye kadar alanları tarayabilir.

Önemli Sektörler

TrackScan Serisi, özellikle üretim sektörü için vazgeçilmez bir 3D tarama çözümüdür.

Yüksek hassasiyetli tarama yetenekleri sayesinde; ürün geliştirme, tersine mühendislik ve kalite kontrol süreçlerinde kritik rol oynar. Parçaların doğruluğunu sağlamak ve üretim hatalarını tespit etmek için güvenilir veri sunar.

Kültürel miras alanında, tarihi eserlerin ve alanların dijital olarak korunmasını mümkün kılarak restorasyon ve arşivleme çalışmalarına katkıda bulunur.

Bilimsel araştırmalarda, çeşitli disiplinlerde detaylı ölçüm ve analiz ihtiyaçlarını karşılayarak teknoloji ve bilgi üretimini destekler.

İnşaat ve mimarlık sektörlerinde ise, doğru ve ayrıntılı 3D modeller oluşturarak tasarım süreçlerini iyileştirir, yapısal analiz çalışmalarıyla da projelerin güvenliğini artırır.

TrackScan Serisi, sunduğu çok yönlü özelliklerle hem endüstriyel hem de akademik uygulamalarda güçlü bir araç olarak öne çıkar.

Teknik Özellikler

	iScan-NimbleTrack	iScan-Trackscan	iScan-Sharp-S
Ultra-Hızlı Tarama	17 blue laser crosses	21 blue laser crosses	81 Blue Lasers Lines
Hyperfine Tarama	7 blue parallel laser lines	7 blue parallel laser lines	17 blue paralell laser lines
Derin Delik Taraması	1 blue laser line	1 blue laser line	1 Blue Laser Line
Yalnızca Tarayıcı modu için doğruluk(1)	Up to 0.020 mm (0.0008 in)	-	Up to 0.020 mm (0.0008 in)
Sistem Hassasiyeti(1)	Up to 0.025 mm (0.0009 in)	Up to 0.025 mm (0.0009 in)	Up to 0.025 mm (0.0009 in)
Hacimsel Hassasiyet	0.064 mm (0.0025 in)	10.4 m³ 0.060 mm (0.0024 in)	0.048 mm @ 10.4 m³ (3.5 m)
Hacimsel Hassasiyet (MSCAN fotogrametri sistemiyle birlikte)	0.044 mm + 0.012 mm/m (0.0017 in + 0.00014 in/ft)	0.044 mm+0.012 mm/m (0.0017 in + 0.00014 in/ft)	0.044 mm + 0.012 mm/m
Delik konumu hassasiyeti	0.050 mm (0.0020 in)	0.050 mm (0.0020 in)	0.050 mm (0.0020 in)
Lazer sınıfı	Class II (eye-safe)	ClassⅡ (eye-safe)	ClassⅡ (eye-safe)
Çözünürlük	0.020 mm (0.0008 in)	0.020 mm (0.0008 in)	0.020 mm (0.0008 in)
Stand-off distance	300 mm (11.8 in)	300 mm (11.8 in)	300 mm (11.8 in)
Depth of field	400 mm (15.7 in)	400 mm (15.7 in)	400 mm, 800 mm（Large depth of field）
Tarama Alanı	500 mm × 600 mm (19.7 in × 23.6 in)	500 mm × 600 mm (19.7 in × 23.6 in)	800 mm × 700 mm
Ölçüm Hızı	4,900,000 measurements/s	2,600,000 measurements/s	4,860,000 measurements/s
Çıkış Formatları	.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.	.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, ect.	.stl, .pj3, .igs, .asc and etc., customized
Çalışma Sıcaklığı	-10°C–40°C (14℉–104℉)	-10°C–40°C (14℉-104℉)	-10°C–40°C (14℉–104℉)
Wireless	802.11a/n/ac	-	-
Arayüz	USB 3.0, Network Interface	USB 3	USB 3, Network Interface
