lazer takip cihazı, kolun ölçülen parça etrafındaki konumlarını takip eder ve bunları ortak bir referansta birleştirir. Kolun izlenmesi her pozisyon için bir kez yapılır, bu nedenle gerçek zamanlı izleme yoktur ve izleyici ile kol arasındaki bağlantının kopma riski oluşmaz.
Track Ace
Ölçüm kolu ve
laser tracker kombinasyonu
laser tracker kombinasyonu
Büyük parçaların taranması için 80 m menzile sahip en hızlı çözüm

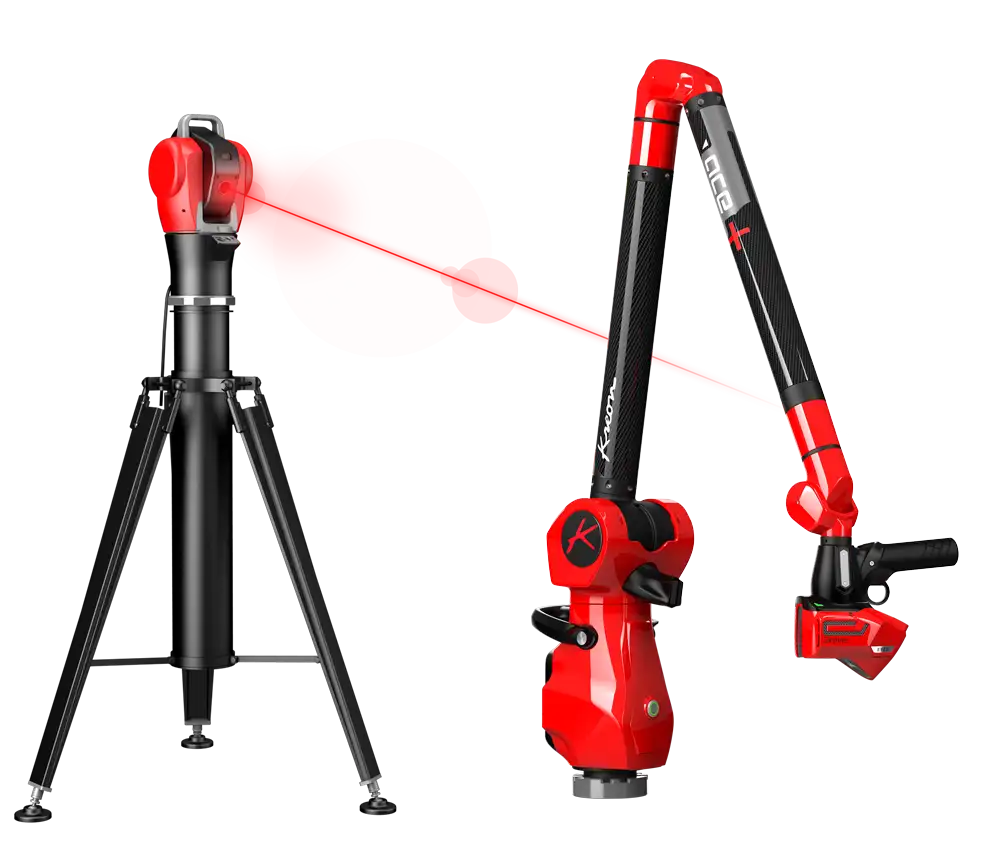

Track Ace, trackarm çözümü Kreon Ace ölçüm kolu ile bir lazer takip cihazının birleşimidir. Metrolojik hassasiyete uygun olarak büyük hacimlerde 3B ölçüm yapılmasına olanak tanır ve 300 mm genişliğinde lazer çizgisine sahip hızlı bir tarayıcı sayesinde yüksek hızlı tarama gerçekleştirir. İzleyicinin uzun menzili ve hassasiyeti ile Ace kolunun esnekliği, taşınabilirliği ve doğruluğunun varlıklarını birleştirir.
Nasıl çalışır?
80 m'ye kadar, son derece büyük parçaların ölçümü
Track ACE çözümü, piyasadaki en uzun ölçüm mesafesini sunan bir lazer izleyici ile çalışır. Maksimum 80 m menzili sayesinde, uçaklar ve rüzgar türbinleri de dahil olmak üzere en büyük parçalar için 3D tarama yapılmasına olanak tanır. Açıkçası, araba ölçümünde de uygulanabilir.
Hızlı tarama sayesinde zaman kaybetmeyin
Daha az tarama geçişi ve daha az tarama süresi için 300 mm'lik geniş lazer hattı (Skyline Wide tarayıcı).
En hızlı el hareketleri yakalayabilen yüksek frekans.
Alakasız nokta bulutlarından kaçınmak için özelleştirilebilir nokta yoğunluğu: ayrıntılar için yüksek yoğunluk ve gergin yüzeyler için düşük yoğunluk.
3D tarayıcının yerini belirlemek için çok sayıda etiket yerleştirmeye gerek yoktur.
Optimum kullanıcı konforu
Yüzey denetimi yapmak isterseniz, taramadan geometrik unsurların denetimine (problamaya) kolayca geçiş.
Ölçüm kolunun lazer izleyici tarafından bir dakikadan kısa sürede hızlı bir şekilde yeniden konumlandırılması.
Tekerlekli tripod sayesinde kolay kol hareketi.
Ölçüm kolu ve lazer takip cihazı arasındaki bağlantı için kablo gerekmez.
Ön ısıtma yok, hazır olduğunuzda hemen çalışmaya başlayın.
Özel bir yazılıma gerek yoktur, çözüm piyasadaki ana ölçüm yazılımlarına entegre edilmiştir.
Basit ve hızlı konumlandırma süreci
1. Track Ace aksesuarını Ace ölçüm koluna takın. Track Ace arayüzü, mükemmel şekilde tekrarlanabilir olması için Renishaw bağlantısını kullanır.
2. SMR küresini arayüzün içine yerleştirin.
3. Lazer takip cihazına bakarak, kol ile uzayda 15 noktadan oluşan bir grid yapı oluşturun.
Toplam konumlandırma süresi bir dakikadan azdır.
Kör alan bırakmayın
Lazer izleyici ölçüm kolunun konumunu belirledikten sonra, kol izleyiciden bağımsız olarak çalışabilir. Operatör ölçüm yapmak için kolu kullandığında, alandaki tüm çalışanlar gibi serbestçe hareket edebilir ve kol ile lazer takip cihazı arasındaki bağlantıyı koparma riski yoktur. Bu şekilde, atölyedeki çalışma ritminin sürekliliği korunur.
Daha hızlı yatırım geri dönüşü için sistemler
İzleyicinin tek başına kullanımı (reflektör yardımıyla)
Uzun menzilli 3D ölçüm
Makine hizalama
ACE ölçüm kolunun tek başına kullanımı
Küçük alanların veya araçların içinde ölçüm
1cm'den 4m'ye kadar daha küçük parçaların ölçülmesi (kol boyutuna bağlı olarak)
Yüksek gereksinimli parçaların taranması
Zenith
KREON ölçüm kolları için yazılım
KREON ölçüm kolları için yazılım
Zenith, endüstriyel iş parçalarının dijital ortma aktarılması ve 3D ölçümü için çoğu uygulamada kullanılan temel işlevlere odaklanır. Öğrenmesi kolaydır ve en karmaşık 3B verileri bile sorunsuz bir şekilde işler: yoğun nokta bulutları, renk haritalama, geometrik ölçümler, GD&T temel işlevlerinden birkaçıdır.
Teknik özellikler
Ace 6-eksen
| Ace 6-20 | 74 + 5µm/m |
| Ace 6-25 | 80 + 5µm/m |
| Ace 6-30 | 98 + 5µm/m |
| Ace 6-35 | 111 + 5µm/m |
| Ace 6-40 | 122 + 5µm/m |
| Ace 6-45 | 130 + 4µm/m |
| Ace 6-50 | 160 + 4µm/m |
Ace 7-eksen
| Ace 7-20 | 77µm + 5µm/m |
| Ace 7-25 | 85µm + 5µm/m |
| Ace 7-30 | 111µm + 5µm/m |
| Ace 7-35 | 121µm + 5µm/m |
| Ace 7-40 | 136µm + 5µm/m |
| Ace 7-45 | 156µm + 4µm/m |
| Ace 6-50 | 182µm + 4µm/m |
Ace+ 6-eksen
| Ace+ 6-25 | 64µm + 5µm/m |
| Ace+ 6-30 | 75µm + 5µm/m |
| Ace+ 6-35 | 87µm + 5µm/m |
| Ace+ 6-40 | 101µm + 5µm/m |
| Ace+ 6-45 | 112µm + 4µm/m |
Ace+ 7-eksen
| Ace+ 7-25 | 70µm + 5µm/m |
| Ace+ 7-30 | 89µm + 5µm/m |
| Ace+ 7-35 | 98µm + 5µm/m |
| Ace+ 7-40 | 118µm + 5µm/m |
| Ace+ 7-45 | 139µm + 4µm/m |
