3D Lazer Tarayıcı - Zephyr III

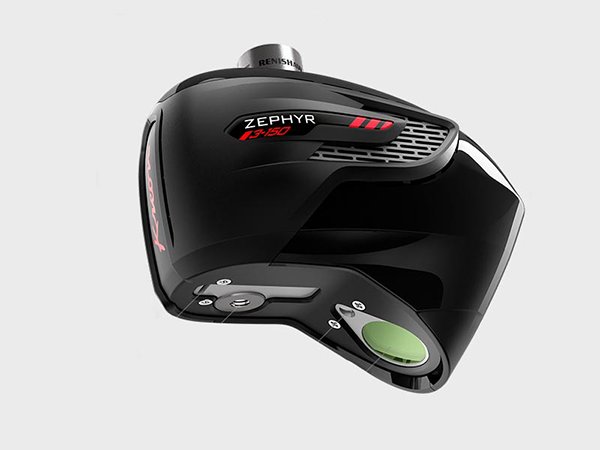

Zephyr III, artan verimlilik gereksinimlerini karşılamak için tasarlanmış üst seviye bir 3D lazer tarayıcıdır.
150 mm'lik bir lazer çizgisine sahip olan Zephyr III, en karmaşık parçaları rekor sürede kolayca tarar. Çok yönlü olarak, CMM'deki tüm ölçüm ihtiyaçlarını ve aynı zamanda ölçüm kolu, robot, işleme merkezleri ve Laser Tracker larıda kapsar. Mavi lazer çizgisi zor görülen siyah ve parlak yüzeylerin taranmasını sağlar.

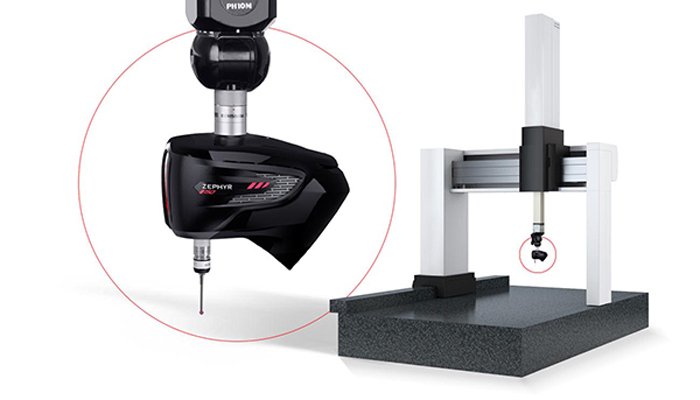

CMM üzerine tam otomatik entegrasyon

CMM'i kontrol etmek, tarayıcıyı ve verileri işlemek için benzersiz bir yazılım.

İndeksleme kafası üzerinde lazer tarayıcı konumlarını otomatik olarak kalibre etme imkanı.

Doğrudan tarayıcının altına bağlı olan bir prob kullanın veya otomatik değiştirme için probe ağacı kullanarak tarayıcı ile problar arasında geçiş yapın.

Parçanın tüm yüzlerini kontrol etmek için Kreon tarayıcı ile PH10 motorlu indeksleme kafalarını (T, M ve MQ) kullanın

ÜRÜN BROŞÜRÜ İNDİR

Hız 600 000 pts/s	Hassasiyet 5 μm	Lazer Bant Genişliği 150 mm
Gelişmiş tarama hızı 150 mm'lik bir lazer hattına verilen parçada azaltılmış tarama sayısı 3D tarayıcının daha hızlı hareketi, artan frekansla güvence altına alınmıştır 600.000 puan / sn'lik hız, yoğun nokta bulutunu hızla elde etmeyi sağlar	Yüksek çözünürlük ve yüksek hassasiyet Yüksek çözünürlük seviyesi için lazer çizgisi başına 2.000 nokta Mavi lazerin duyarlılığı sayesinde parlak yansıtıcı yüzeylerde bile optimum hassasiyet 3D tarayıcının ön ısıtmayı önlemek ve sabit bir hassasiyet sağlamak için sıcaklık kompanzasyonu	Çok yönlülük Lazer tarama esnasında dokunarak ölçüm için tarayıcının altında bir prob kullanın Pazardaki birçok CMM ile uyumluluk PH10 ve probe ağacı(ACR3) ile kullanılabilir Robotlarla daha fazla uyumluluk, Kreon ölçüm kolu, Optik izleyici ve işleme merkezleri*

Hız

600 000 pts/s

Hassasiyet

5 μm

Lazer Bant Genişliği

150 mm

Gelişmiş tarama hızı

150 mm'lik bir lazer hattına verilen parçada azaltılmış tarama sayısı
3D tarayıcının daha hızlı hareketi, artan frekansla güvence altına alınmıştır
600.000 puan / sn'lik hız, yoğun nokta bulutunu hızla elde etmeyi sağlar

Yüksek çözünürlük ve yüksek hassasiyet

Yüksek çözünürlük seviyesi için lazer çizgisi başına 2.000 nokta
Mavi lazerin duyarlılığı sayesinde parlak yansıtıcı yüzeylerde bile optimum hassasiyet
3D tarayıcının ön ısıtmayı önlemek ve sabit bir hassasiyet sağlamak için sıcaklık kompanzasyonu

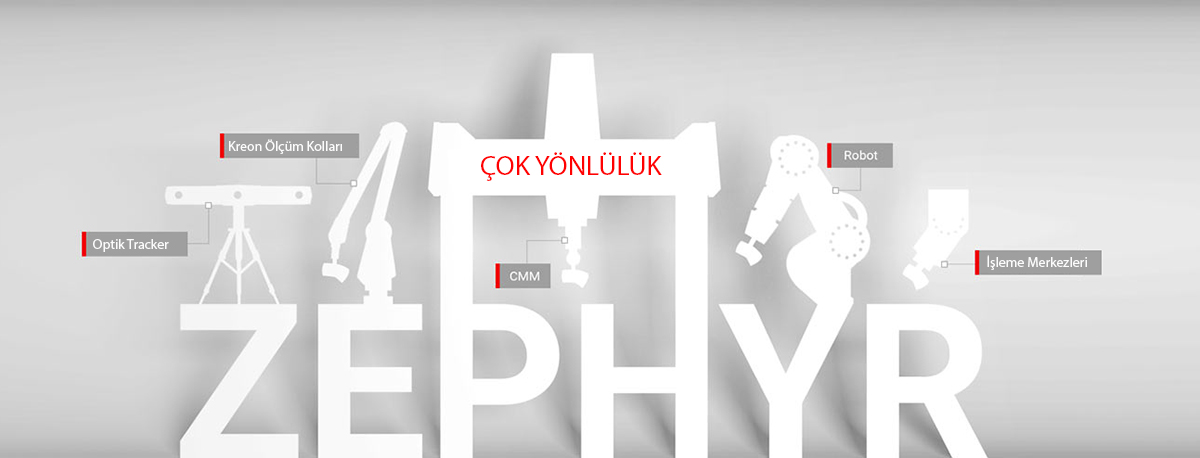

Çok yönlülük

Lazer tarama esnasında dokunarak ölçüm için tarayıcının altında bir prob kullanın
Pazardaki birçok CMM ile uyumluluk
PH10 ve probe ağacı(ACR3) ile kullanılabilir
Robotlarla daha fazla uyumluluk, Kreon ölçüm kolu, Optik izleyici ve işleme merkezleri*

* According to ISO 10360-8:2013, MPE (P[Size.Sph.All:Tr:ODS]): Maximum size error on all measured points (translation mode)

Tarayıcı Teknik Özellikleri
Max scanning speed	600.000 pts/sec
MPE (P[Size.Sph.All:Tr:ODS]) (2σ) *¹	14 µm
MPL (P[Form.Sph.D95%:Tr:ODS]) (2σ) *²	15 µm
MPL (P[Form.Pla.D95%:Tr:ODS]) (2σ) *³	20 µm
Max laser line width	150 mm
Max frequency	300 Hz
Laser line color	Blue 2M
Line resolution	50 µm
Stand-off distance	85 mm
Field of view	110 mm
Temperature compensation	Yes

According to ISO 10360-8:2013:
*¹ MPE (P[Size.Sph.All:Tr:ODS]): Maximum size error on all measured points (translation mode)
*² MPL (P[Form.Sph.D95%:Tr:ODS]): Maximum dispersion value on 95% of the measured points on a sphere (translation mode)
*³ MPL (P[Form.Pla.D95%:Tr:ODS]): Maximum dispersion value on 95% of the measured points on a plane (translation mode)
