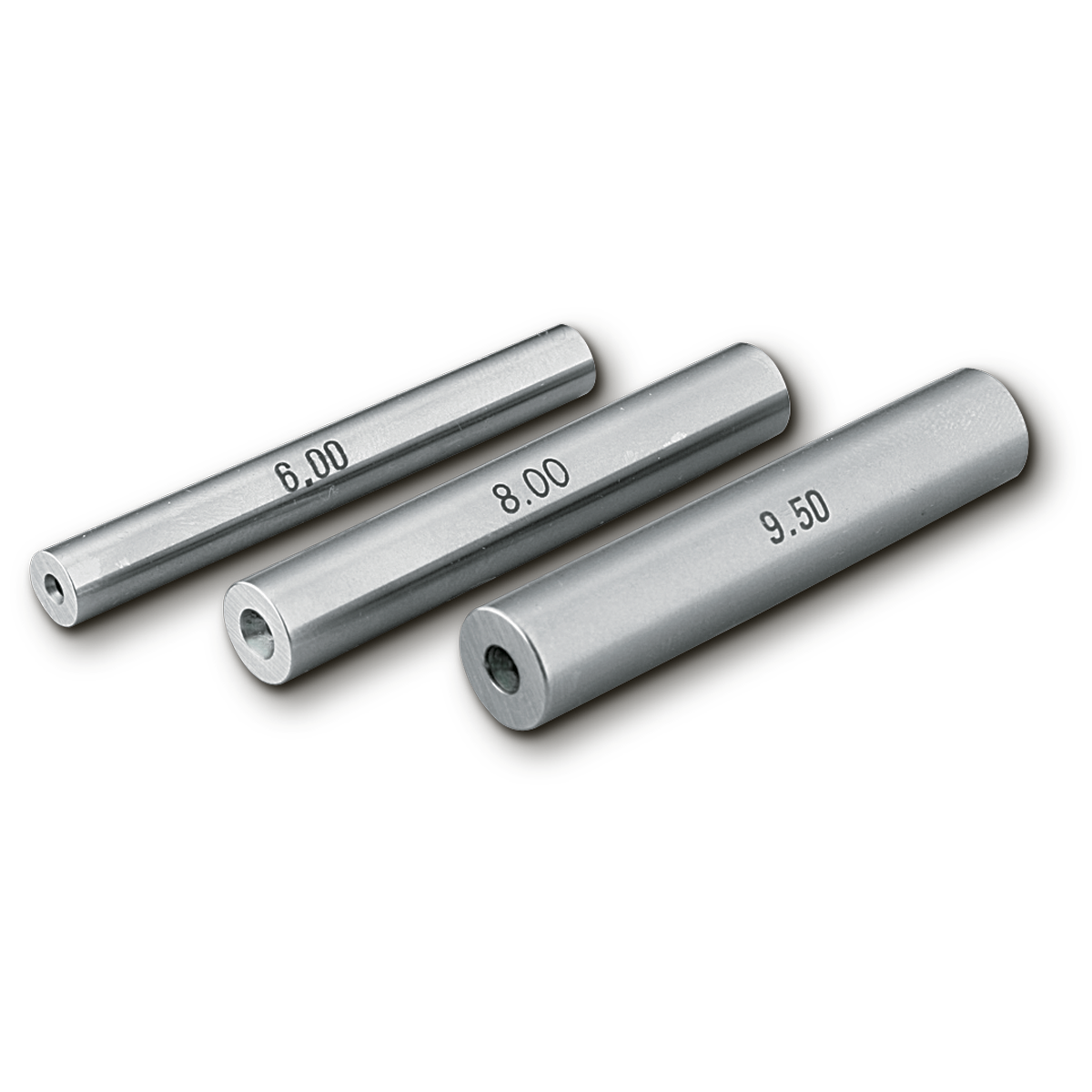

Merkezi Delikli Çelik Pin Mastar
Karşılıklı delikler arası eşmerkezlilik kontrolü için
168,08 EUR + KDV
Kategori
Marka
Stok Kodu
350200
Garanti Süresi
12 Ay
Fiyat
168,08 EUR + KDV
69,92 EUR den başlayan taksitlerle!!
• Niigata Seiki Merkezi Delikli Pin Mastar AC Serisi
• STEEL PIN GAUGE with CENTER HOLE AC series
• Seri imalat uygulamaları için uygundur
• Dişli salgısı veya dişli ve kasnak gövde konsantrikliğini(eş merkezlilik) ölçmek için idealdir
• Aynı zamanda delik ve kenar yüzey arasında gönyeden sapmayı görebilirsiniz
• 2.000mm üzerinde nominal ebat ürün üzerine markalanır
• Boyutsal Kararlılık
• Korozyon direnci yüksek
|
Nominal Ebat
（mm）
|
Adım
（mm）
|
Uzunluk
（mm）
|
Tolerans (μm) | Ovallik (μm) | Silindiriklik (μm) |
Salgı Toleransı (μm)
Toleransı
(μm)
|
Merkezi Delik Açısı | Merkezi Delik Çap (mm) | Sertlik (HV) |
| 2.00… 2.99 | 0.01 adım | 50 | ±2.0 | 1.0 | 1.0 | 2.0 içinde | 60° | 13 | 650 ve üzeri |
| 3.00… 3.99 | 18 | ||||||||
| 4.00… 4.99 | 24 | ||||||||
| 5.00… 5.99 | |||||||||
| 6.00… 6.99 | |||||||||
| 7.00… 7.99 | 40 | ||||||||
| 8.00… 8.99 | |||||||||
| 9.00…10.00 |
