Ölçüm Kolu
Taşınabilir CMM - ACE

3D tarama hiç bu kadar anlaşılması ve kullanılması kolay olmamıştı

Kreon Ace taşınabilir ölçüm kolu, şekli, rengi veya boyutu ne olursa olsun tüm endüstriyel parçaların problama veya tarama yoluyla incelenmesi ve kalite kontrolü için mükemmel bir çözümdür..

Teklif İste Demo Talebi

Ace Skyline ile 3D tarama

Her yerde, her türlü malzeme için, yüksek doğrulukla hızlıca bir 3D lazer tarama gerçekleştirin

Skyline 3D tarayıcı, geniş mavi lazer çizgisi, yüksek frekans ve yüksek doğruluğu sayesinde göz açıp kapayıncaya kadar olağanüstü veriler sunar. Ace kolu ile birlikte sunulabilen herhangi bir Skyline 3D tarayıcı, her türlü tarama projesiyle kolayca başa çıkmanıza yardımcı olur.

Ultra taşınabilir bir sistem

Ace ölçüm kolu, uygulamanın ihtiyaç duyulduğu yerde herhangi bir iş parçasının mümkün olduğunca yakın bir yerine kolayca monte edilebilir. Bir atölyede, ölçüm laboratuvarında veya hatta açık havada, kol, ölçüm kalitesini korurken en uç ortamlarda kullanılabilir. Ace kolunun olağanüstü hareketliliği, onu kendi başına taşınabilir bir CMM yapar..

*Hafif ağırlık

*Kablosuz ölçüm imkanı (WiFi veya Bluetooth)

*Ortam sıcaklığının hassas bir şekilde dengelenmesi - Termal kompanzasyon

*Çeşitli montaj sistemleriyle uyumluluk için Brunson evrensel bağlantı kiti

*Hızlı kurulum imkanı, ön ısıtma gerektirmez

Her zaman en iyi ölçüm sonuçları

Onyx ölçüm kolunun alüminyum ve karbondan yapılmış yapısı çok sağlamdır. Bu özel yapı Onyx ölçüm koluna olağanüstü bir ölçüm kararlılığı kazandırır. Yüksek çözünürlüklü enkoderler yüksek ölçüm hassasiyetini garanti eder.

Tüm Kreon ölçüm kolları ISO 10360-12 standardına uygun olarak sertifikalandırılmıştır.

İlgili spesifikasyonlarına sadık kalan Kreon ölçüm kolları, titiz bir kalite yaklaşımına kolayca entegre edilebilir..

Learn more about ISO 10360-12 testing.

6 veya 7 eksenli ölçüm kolu? Nasıl seçim yapmalı?

Tarama ergonomisi için Ace 7 eksenini seçin

Sapı ve ergonomik tasarımı sayesinde kolay ve zahmetsizce tarama yapmak için 7 eksenli bir ölçüm kolu seçebilirsiniz. KREON 7 eksen, tarayıcıyı doğru şekilde kullanmak için daha fazla esneklik sağlar.

Problama ve doğruluk için Ace 6 eksenli ölçüm kolunu seçin

Kreon Ace 6 eksen hassasiyet için üretilmiştir. Özellikle yüksek gereksinimleri olan probla koordinat ölçüm işlemleri için kullanılır.

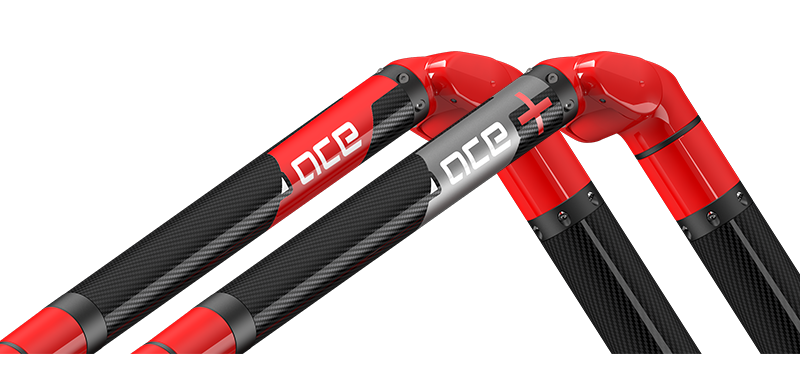

ACE+, ACE'nin en iyisi ve daha da fazlası

ACE serisi iki modelden oluşmaktadır: ACE ve ACE+. En son kodlayıcı teknolojisiyle çalışan ACE+ kolu, olağanüstü performans seviyeleri sağlayan gelişmiş bir kalibrasyon yöntemine de sahiptir.

Kullanıcılar sizinle aynı zorluklarla karşılaşıyor

Kreon 3D ölçüm sistemleri, başta otomotiv ve havacılık sektörleri olmak üzere endüstride yaygın olarak kullanılmaktadır. Kreon ekipleri, ihtiyaçlara mükemmel şekilde uyan mükemmel konfigürasyonu bulmayı bir onur meselesi haline getirmektedir. Kreon' un müşterilerine sürekli kalite ve verimlilik iyileştirme süreçlerinde nasıl yardımcı olduğumuzu keşfedin.

Konfor verimlilik demektir

Dinlenme veya park pozisyonuna yumuşak bir dönüş için amortisör..

Prob çapını otomatik algılama.

Kolun ağırlığını hafifletmek ve daha uzun süre çalışmak için karşı denge ağırlık(counter-balance).

“Bas ve Çek” tetikli ergonomik tutamak.

Kararlı manyetik dinlenme pozisyonu.

Ace ölçüm kolları boyutları

Kreon, müşterilerin ihtiyaç çeşitliliğini karşılamak için, 2 m'den 5 m'ye kadar geniş bir çalışma hacmine sahip 6 ve 7 eksenli Ace kolları geliştirmiştir. Uygulamanız için en uygun taşınabilir CMM'i seçmek için, hem çalışma hacmi hem de sistemin doğruluğu dikkate alınmalıdır.

Zenith

KREON ölçüm kolları için yazılım

Zenith, endüstriyel iş parçalarının dijital ortma aktarılması ve 3D ölçümü için çoğu uygulamada kullanılan temel işlevlere odaklanır. Öğrenmesi kolaydır ve en karmaşık 3B verileri bile sorunsuz bir şekilde işler: yoğun nokta bulutları, renk haritalama, geometrik ölçümler, GD&T temel işlevlerinden birkaçıdır.

Daha iyi verimlilik için doğru aksesuar

Kreon, ölçüm kolunun konfigürasyonunu uygulamaya ve çalışma ortamına uyarlamak için geniş bir aksesuar yelpazesi sunar: özel ölçüm probları, montaj tabanları, manyetik tabanlar, tripodlar, referans kaydırma kiti(leapfrog) bunlardan bazılarıdır.

Probe

Bağlantı Kiti

Tripod

Bataryalar

Diğerleri

Accessories for arms

Teknik Özellikler

Ace 6-eksen

Arm model	E Uni	P Size	P Form	L Dia	SPAT
Ace-6-20	0.029 mm	0.010 mm	0.016 mm	0.033 mm	0.020 mm
Ace-6-25	0.032 mm	0.012 mm	0.019 mm	0.038 mm	0.025 mm
Ace-6-30	0.044 mm	0.018 mm	0.028 mm	0.053 mm	0.033 mm
Ace-6-35	0.056 mm	0.021 mm	0.037 mm	0.068 mm	0.042 mm
Ace-6-40	0.067 mm	0.025 mm	0.043 mm	0.086 mm	0.051 mm
Ace-6-45	0.080 mm	0.029 mm	0.048 mm	0.100 mm	0.069 mm
Ace-6-50	0.120 mm	0.040 mm	0.060 mm	0.120 mm	0.090 mm

Ace+ 6-eksen

Arm model	E Uni	P Size	P Form	L Dia	SPAT
Ace+6-25	0.026 mm	0.009 mm	0.017 mm	0.037 mm	0.021 mm
Ace+6-30	0.039 mm	0.014 mm	0.024 mm	0.047 mm	0.030 mm
Ace+6-35	0.052 mm	0.017 mm	0.031 mm	0.063 mm	0.036 mm
Ace+6-40	0.063 mm	0.022 mm	0.038 mm	0.080 mm	0.044 mm
Ace+6-45	0.073 mm	0.025 mm	0.043 mm	0.093 mm	0.059 mm
Ace+6-50	0.110 mm	0.035 mm	0.055 mm	0.110 mm	0.080 mm

Ace 7-eksen

Arm model	E Uni	P Size	P Form	L Dia	SPAT
Ace-7-20	0.033 mm	0.012 mm	0.020 mm	0.043 mm	0.022 mm
Ace-7-25	0.036 mm	0.015 mm	0.024 mm	0.049 mm	0.027 mm
Ace-7-30	0.059 mm	0.020 mm	0.035 mm	0.081 mm	0.042 mm
Ace-7-35	0.069 mm	0.024 mm	0.041 mm	0.095 mm	0.054 mm
Ace-7-40	0.083 mm	0.029 mm	0.048 mm	0.115 mm	0.066 mm
Ace-7-45	0.112 mm	0.045 mm	0.060 mm	0.125 mm	0.078 mm
Ace-7-50	0.140 mm	0.060 mm	0.075 mm	0.135 mm	0.095 mm

Ace+7-eksen

Arm model	E Uni	P Size	P Form	L Dia	SPAT
Ace+7-25	0.029 mm	0.012 mm	0.022 mm	0.045 mm	0.025 mm
Ace+7-30	0.052 mm	0.017 mm	0.030 mm	0.074 mm	0.039 mm
Ace+7-35	0.063 mm	0.021 mm	0.037 mm	0.089 mm	0.045 mm
Ace+7-40	0.076 mm	0.026 mm	0.042 mm	0.105 mm	0.054 mm
Ace+7-45	0.103 mm	0.040 mm	0.051 mm	0.114 mm	0.067 mm
Ace+7-50	0.130 mm	0.056 mm	0.069 mm	0.130 mm	0.092 mm

Maksimum Ulaşılabilir mesafe ve ölçüm hacmi

Arm model*	Ölçüm hacmi (Çap)	Maksimum ulaşılabilir mesafe (Çap)
Ace-20	2 m	2.42 m
Ace-25	2.5 m	2.92 m
Ace-30	3 m	3.42 m
Ace-35	3.5 m	3.92 m
Ace-40	4 m	4.42 m
Ace-45	4.5 m	4.92 m
Ace-50	5 m	5.42 m
