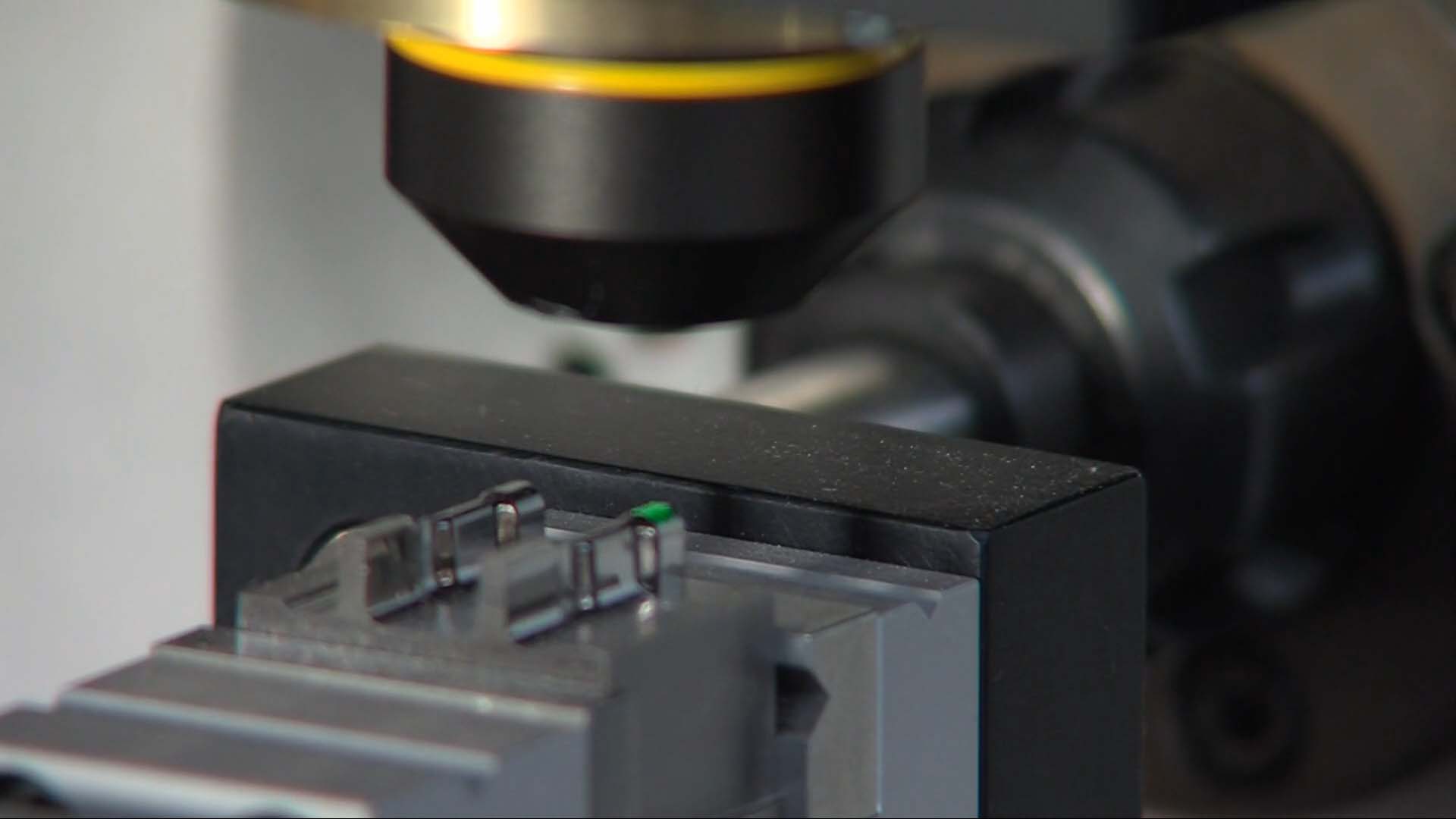

Nano Focus Probe ile iş parçası yüzeyi 3B nokta bulutu olarak yakalanabilir ve mikro yapıların boyutu, kalıbı, konumu ve pürüzlülüğü değerlendirilebilir. Dağınık ışık bastırma özelliği, mikrometre altı ölçüm hatalarına sahip yansıtıcı yüzeylerde bile topografyanın güvenilir 3B ölçümünü sağlar. Konfokal optik sensör, büyük eğim açılarına sahip dik kenarlarda da iyi sonuçlar verir.

Farklı lensler, sensörlerin ilgili göreve uyarlanmasına olanak tanır

Sensör, koordinat ölçüm makinesinin tüm ölçüm hacminde kullanılabilir ve ölçüm sonuçları aynı koordinat sisteminde birbirine bağlanabilir.

Birkaç komşu kısmi nokta bulutundan, neredeyse hiç doğruluk kaybı olmadan genel bir yüzey hesaplanabilir

Sensör prensibi

Optik-eksenel (konfokal mikroskopi)

Ölçüm aralığı

Entegre Z ekseni 250 µm ile "görüntüde" ölçüm

Hassasiyet

0,15 µm'ye kadar izin verilen ölçüm hatası

İşlevsellik

Prob başlığını a) aydınlatma, b) kamera, c) iğne deliği açıklığı ve d) görüntüleme optiği ile iş parçasına göre hareket ettirerek, ışık noktalarının yoğunluğu f) (g) (odak dışı) odaklama yoluyla değiştirilir. Odak dışı ışık noktalarının f) (üst üste gelmesi, büyük mesafeler g) kullanılarak önlenir. Yoğunluk eğrisine dayanarak, iş parçası yüzeyindeki birçok ölçüm noktası aynı anda belirlenir.
